Черновая планировка
Быстрый выход на проектную геометрию больших объёмов.
Бульдозер · 3D машинный контроль
3D-система управления бульдозером
Система машинного контроля помогает вести отвал бульдозера по цифровой поверхности при устройстве земляного полотна, планировке площадок, дорог и промышленных объектов.
Система нивелирования бульдозера связывает цифровую поверхность с положением отвала. Состав САУ, контролируемые оси и возможность автоматической коррекции проверяем для конкретной машины.
Рабочий принцип
Планировка по цифровой поверхности
Система машинного контроля показывает или автоматически корректирует положение отвала относительно проектной поверхности — в пределах возможностей конкретной комплектации и гидравлической интеграции.
Сценарии
Где применяется
Финишная планировка
Доведение поверхности при подтверждённой точности позиционирования.
Насыпи и земляное полотно
Работа по слоям и цифровой поверхности.
Площадки и карьеры
Промышленные территории и большие земляные работы.
Работа оборудования на объекте
Посмотрите, как оборудование работает на строительном объекте. Воспроизведение по нажатию, без звука.

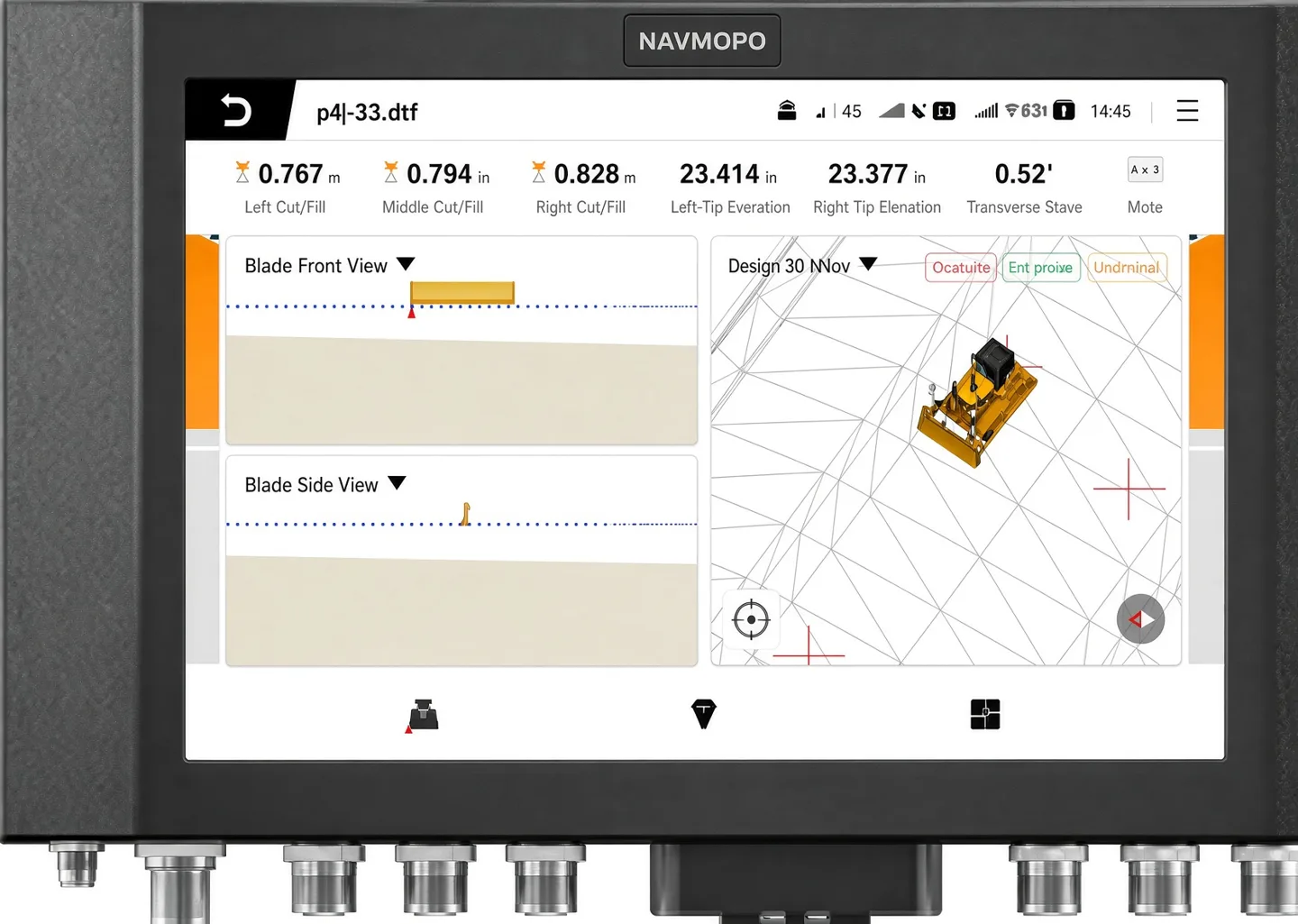

Проектная поверхность на экране
Позиционирование
GNSS и TPS
GNSS RTK
Основной вариант для открытых площадок с устойчивой спутниковой видимостью и корректными RTK-поправками.
Подробнее →Роботизированный тахеометр
Возможен для поддерживаемых систем, когда нужна работа по призме и объект допускает постоянную видимость тахеометра.
Подробнее →Комплектация под машину
Что входит в комплект системы
Панель и проект
В комплектах Leica применяется MCP80 с ПО MC1 и лицензией для бульдозера. На экране отображаются поверхность и отклонение рабочего органа.
Позиционирование и датчики
GNSS-приёмник, антенны, датчики положения отвала и машины. Для TPS-конфигурации подбираются тахеометр, призма и радиосвязь.
Управление отвалом
Контроллер, гидравлические клапаны, рукава и кабели — по типу машины. Автоматические каналы проверяются после монтажа и калибровки.
Подбор по совместимости
Варианты систем
Линия МАКОН
Конфигурация под машину и фактическую продуктовую линейку.
Leica
Leica iCON iGD3 на платформе MC1 управляет отвалом по цифровой поверхности, помогая выдерживать отметку и уклон при земляных работах и финишной планировке. В зависимости от задачи используется GNSS или роботизированный тахеометр; предусмотрен переход к 2D-работе.
FJD / NAVMOPO
FJD / NAVMOPO H39 — 3D-система управления отвалом бульдозера по GNSS RTK. Проектная поверхность отображается в кабине, а система помогает выдерживать высоту и уклон при устройстве земляного полотна и площадок. Состав датчиков и монтаж выбираются под модель машины.
Безмачтовая конфигурация
3D-бульдозер без мачт на отвале
Свободный обзор рабочей зоны и меньше выступающего оборудования на отвале. Датчики контролируют его положение относительно цифровой поверхности, помогая оператору выполнять планировку по проекту.
Безмачтовую конфигурацию подбираем под кинематику и гидравлику конкретной машины. GNSS-антенны размещаются вне отвала; схема установки и доступные режимы зависят от выбранного комплекта.

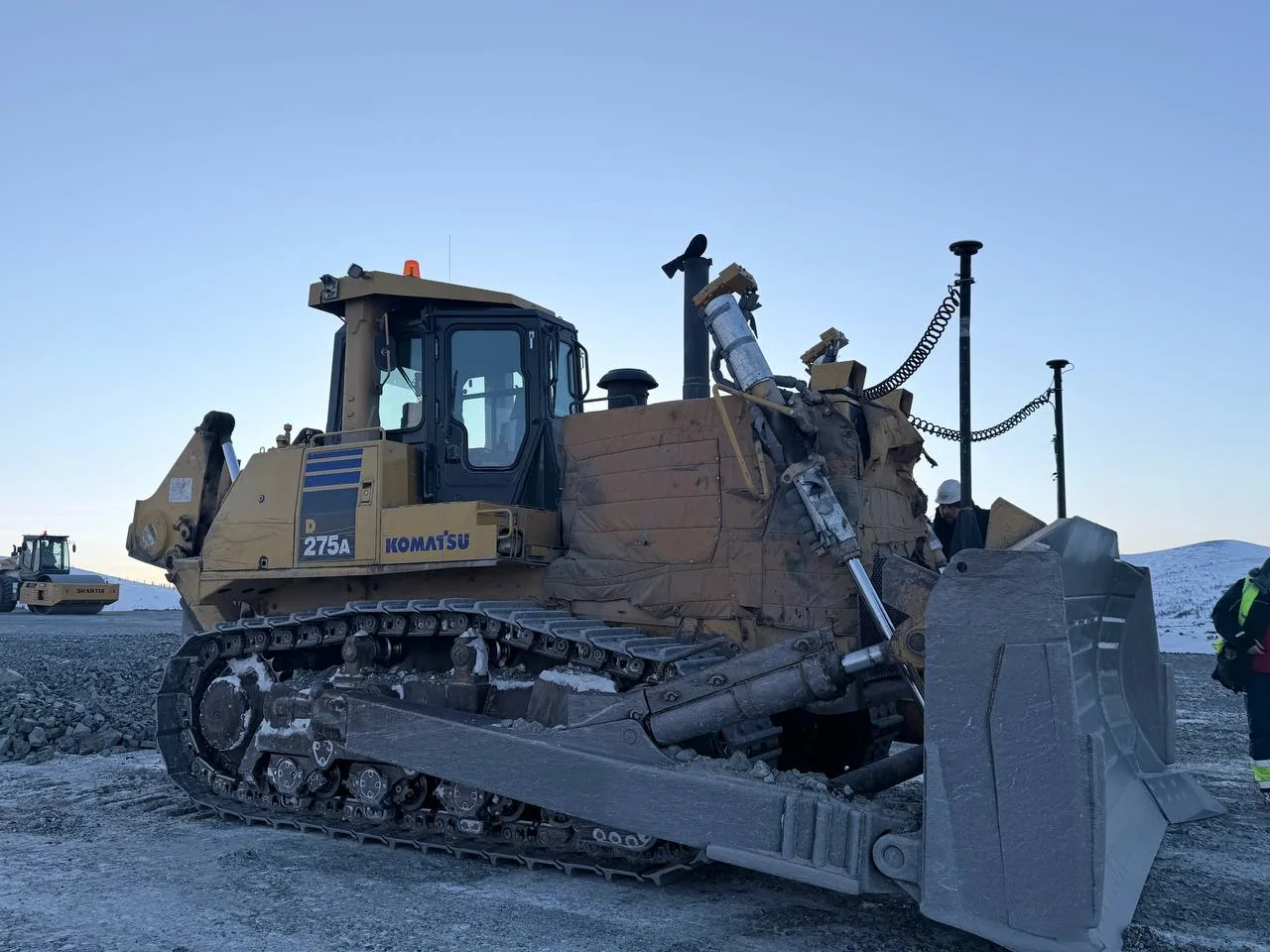

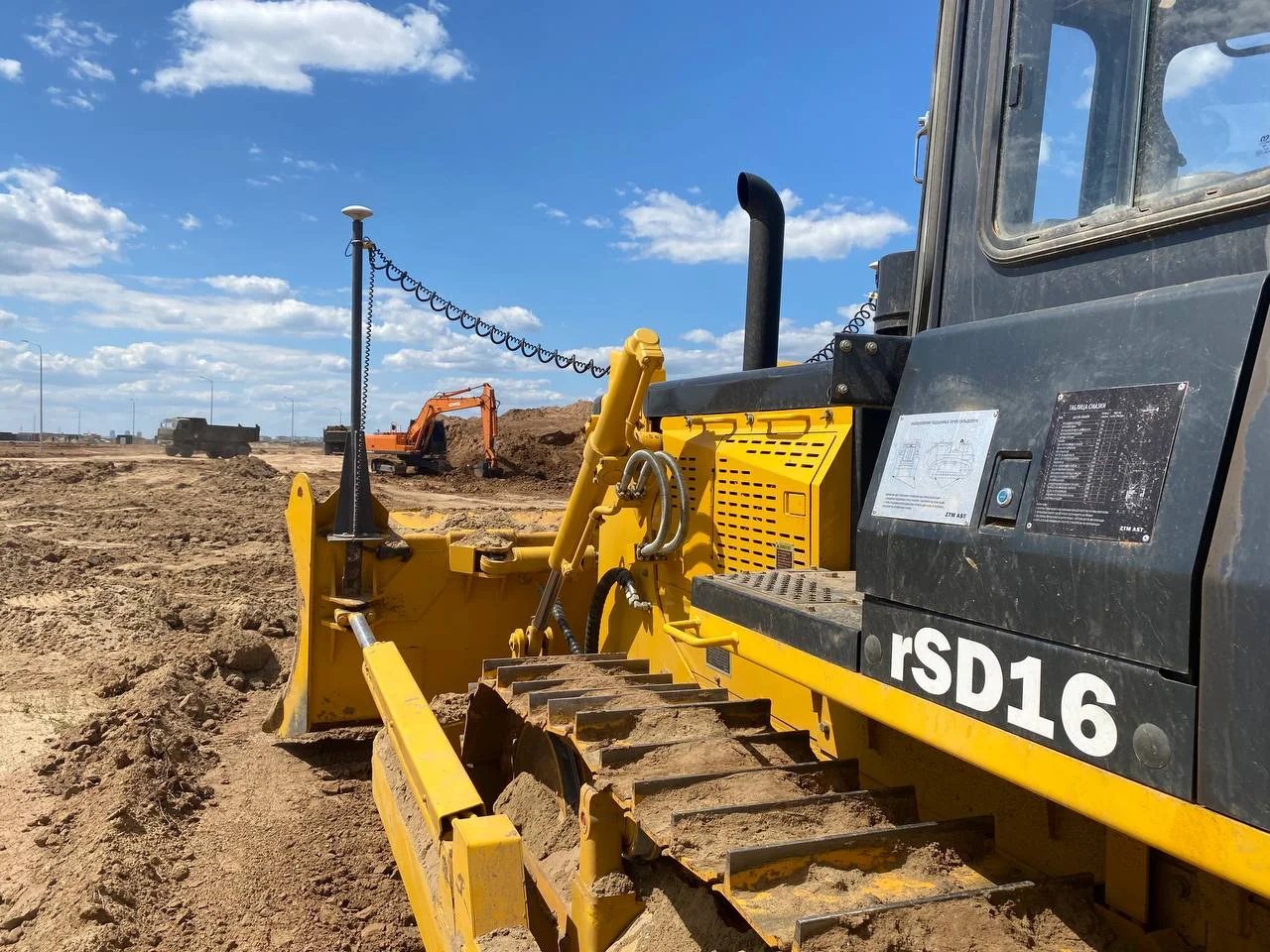

Фото с объектов и оборудование
Бульдозеры с системами машинного контроля
Поставка · аренда · запуск
Стоимость системы и расчёт окупаемости
Оцените стоимость повторной планировки, простои между проверками и затраты на доведение основания до проектных отметок.
Цена системы для бульдозера зависит от позиционирования, состава датчиков, лицензий, монтажа и настройки. Смету составляем после проверки машины и проектных данных.
Посчитайте эффект на своём объекте
Учтите материал, транспорт, геодезию и машино-часы. Калькулятор показывает предварительную оценку по вашим исходным данным.
Калькулятор экономической эффективности →Вопросы о выборе и установке
В чём преимущество бульдозера без мачт на отвале?
Антенны располагаются вне отвала, а его положение определяют с учётом геометрии и датчиков. Это освобождает обзор. Совместимость такой схемы проверяют по кинематике машины и выбранной системе.
Можно ли сохранить 3D при потере GNSS?
В поддерживаемой TPS-конфигурации позиционирование обеспечивает тахеометр, которому нужна прямая видимость призмы. Локальный 2D-режим поддерживает заданные параметры без глобального 3D-положения.
Что нужно для расчёта цены?
Марка и модель бульдозера, тип отвала и гидравлики, требуемые работы, наличие цифрового проекта и доступный источник координат.
Следующий шаг
Подобрать систему на бульдозер
Сообщите модель машины, тип работ, желаемую автоматику и чем объект получает координаты — GNSS RTK или TPS.
Как работает система автоматического управления отвалом бульдозера?
Система сравнивает положение режущей кромки с заданной плоскостью или цифровой поверхностью и передаёт корректировки через поддерживаемую гидравлику. Состав автоматики зависит от машины, датчиков и позиционирования; перед работой выполняют калибровку и контрольный проход.
