Котлован
Контроль проектной отметки дна и откосов без постоянного переноса отметок в рабочую зону.
Экскаватор · 2D/3D машинный контроль

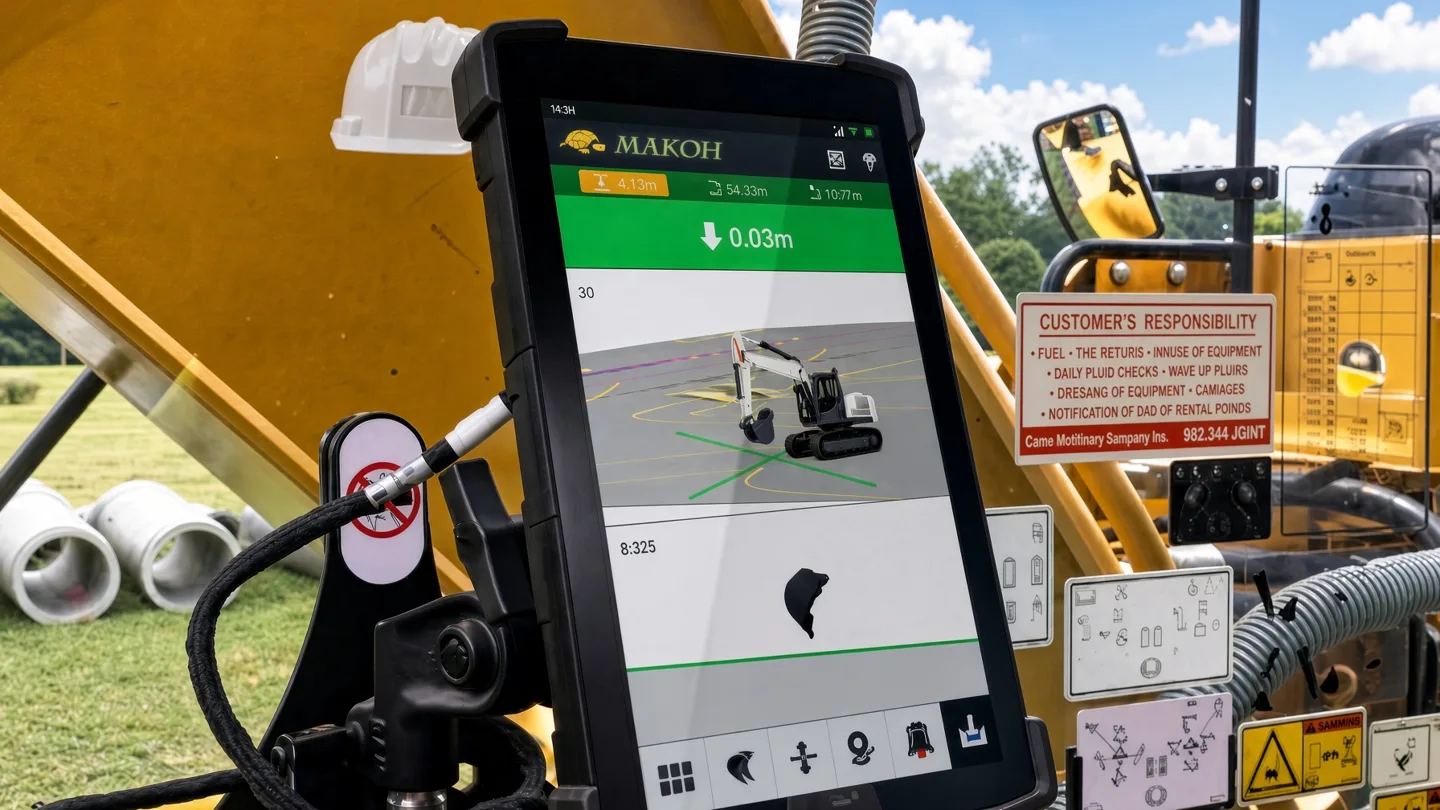

3D-система нивелирования для экскаватора
Система определяет положение режущей кромки ковша и показывает оператору отклонение от цифрового проекта — глубину, отметку и уклон прямо в кабине.
GPS для экскаватора — распространённое название спутниковой системы наведения. Для работы по проектным отметкам используется GNSS RTK: приёмник получает поправки, а положение ковша рассчитывается по датчикам и геометрии машины.
Основная продуктовая линия
ПЛАСТРОН X5 PRO — основное решение для экскаватора
ПЛАСТРОН X5 PRO — система 3D-наведения для экскаватора. GNSS и датчики рабочего оборудования позволяют рассчитывать положение ковша и отображать его относительно цифрового проекта.
Система подсказывает оператору положение режущей кромки; управление ковшом остаётся за оператором. Точность наведения зависит от комплектации, калибровки, условий GNSS RTK и качества исходных данных.
Видео с экскаватора
Ковш и экран системы в одной рабочей зоне
Съёмка из кабины: видно рабочее оборудование и как меняется отображение задания на панели. Система помогает оператору ориентироваться относительно проекта; рабочим оборудованием управляет сам оператор.

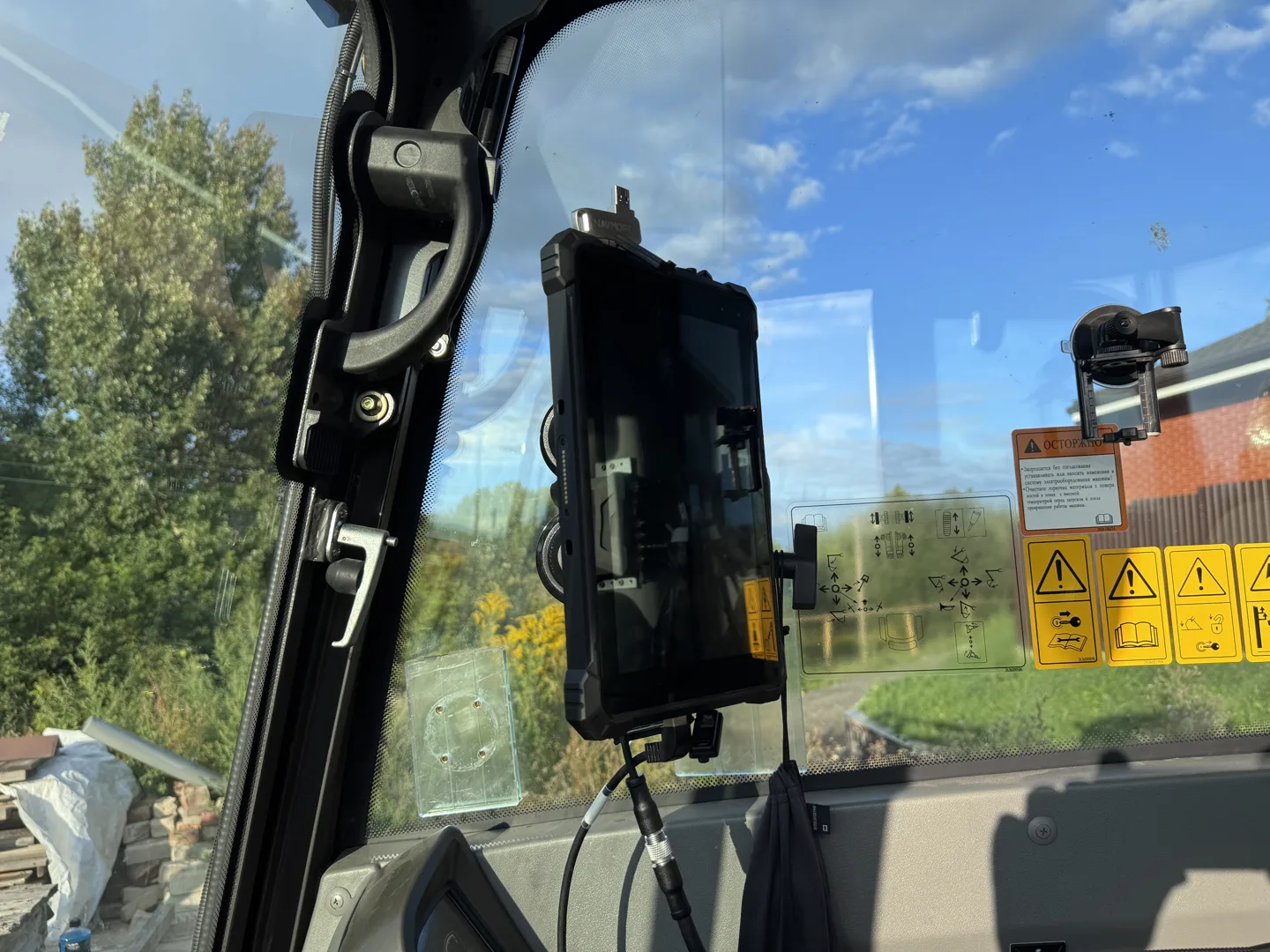

Компоненты ПЛАСТРОН X5 PRO на машине
Задачи
Какие работы выполняют с 3D-наведением
Траншея
Глубина, трасса и заданный уклон для коммуникаций, водоотведения и дренажа.
Откос и планировка
Сопоставление режущей кромки ковша с проектной поверхностью при дорожных и площадочных работах.
Принцип работы
Как система понимает положение ковша
01
Позиция машины
GNSS RTK или поддерживаемый внешний источник координат определяет положение машины.
02
Геометрия рабочего оборудования

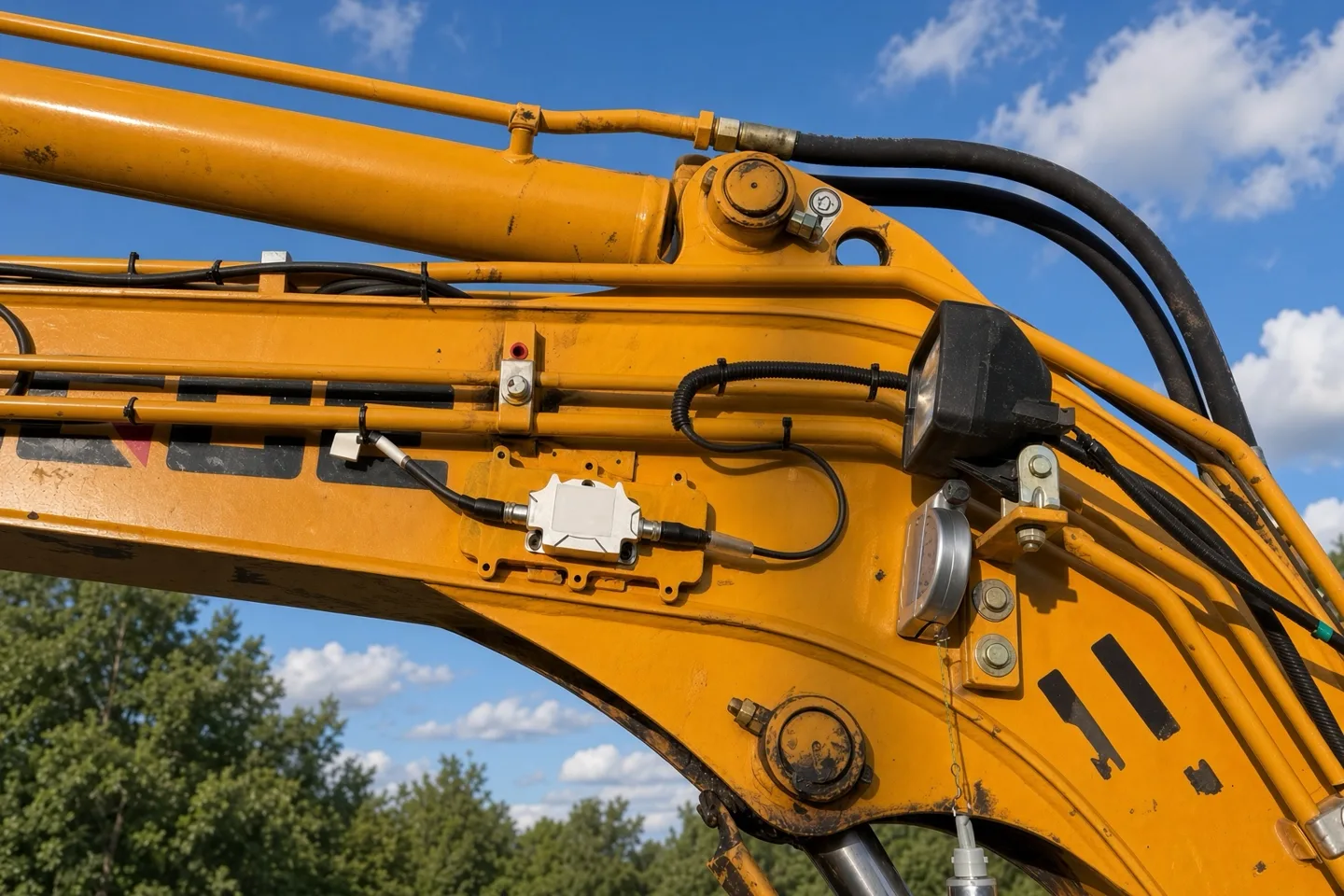

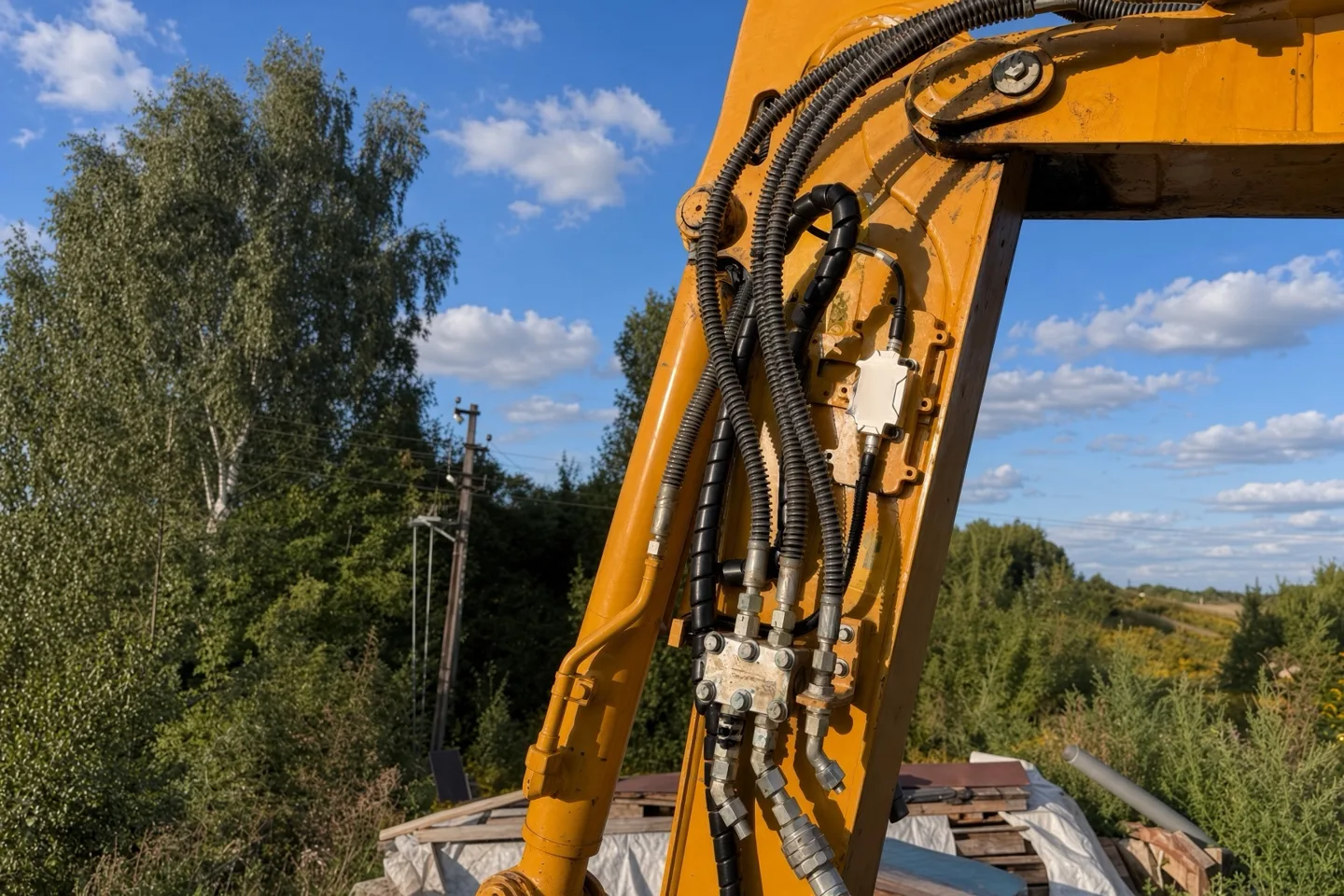

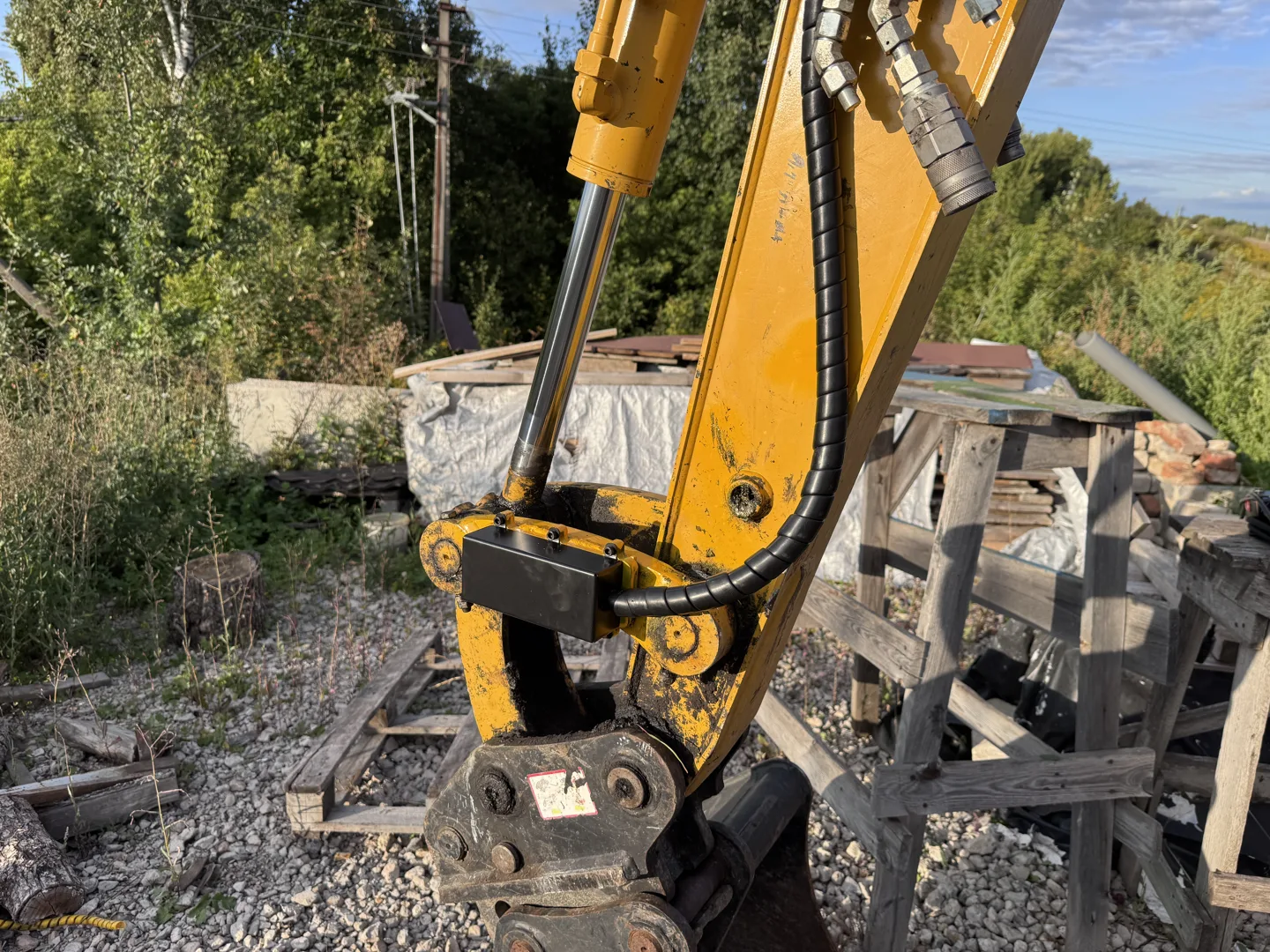

Датчики отслеживают положение стрелы, рукояти и ковша после корректной калибровки.
03
Цифровой проект
ПО знает проектную поверхность, линии или рабочую плоскость в нужной системе координат.
04
Подсказка оператору
Экран показывает отклонение режущей кромки от задания в реальном времени.
Не по рейтингу, а по совместимости
Варианты системы
ПЛАСТРОН X5 PRO
3D-наведение для экскаватора с подбором комплектации под машину, проект и требуемый режим.
Подробнее →Leica

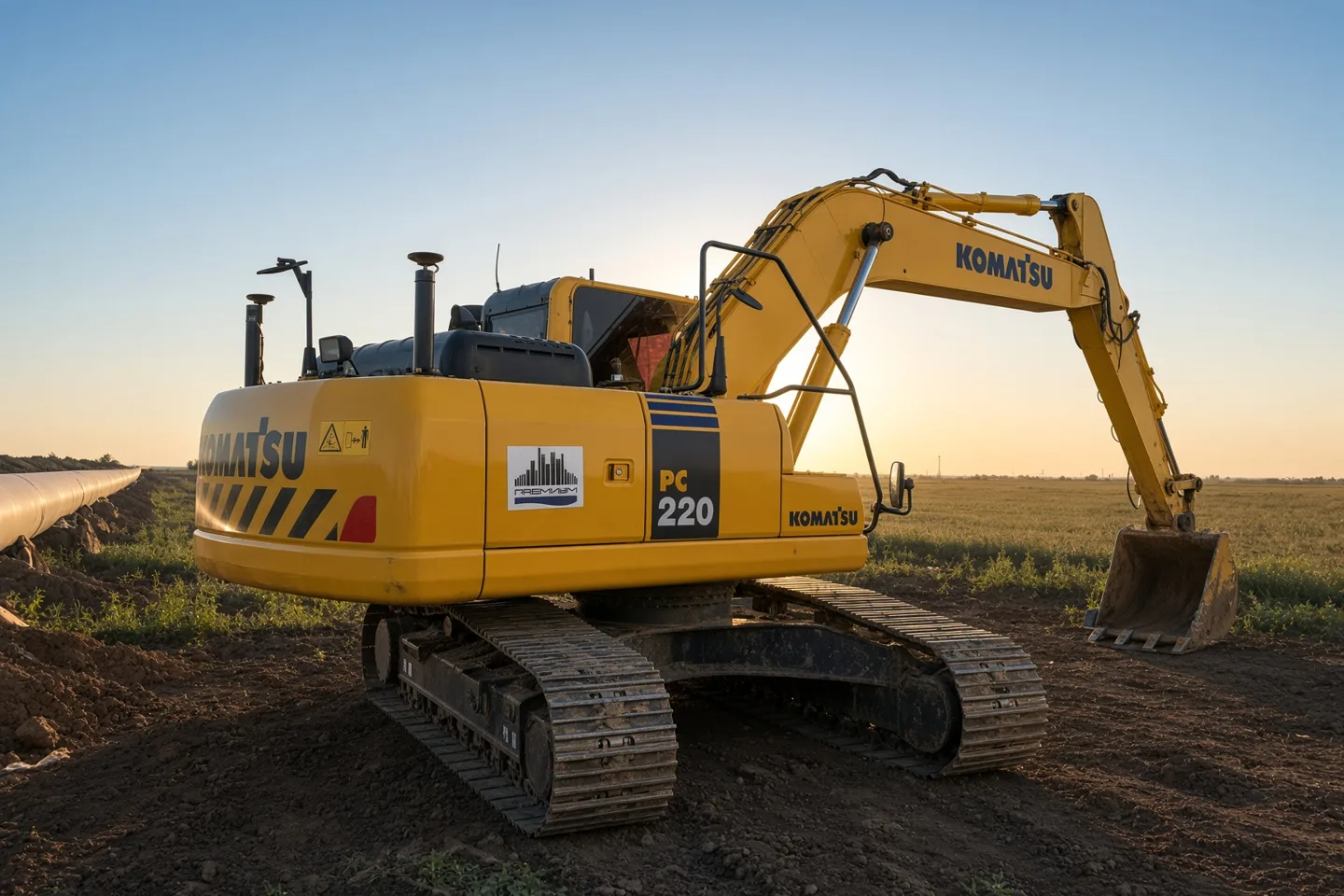

Leica MC1 / iCON показывает положение ковша относительно цифрового проекта и помогает выдерживать глубину и уклон при разработке котлованов, траншей и откосов. Панель и программная платформа объединяют работу оператора; наведение или автоматизация подбираются по совместимости машины и комплектации.
FJD / NAVMOPO
FJD / NAVMOPO — 3D-наведение экскаватора по GNSS RTK. На экране оператор видит положение ковша и отклонение от проектной поверхности: меньше ручных проверок при копке траншей, котлованов и планировке откосов. Геометрию машины и каждого ковша калибруют при запуске.
Другие конфигурации для экскаватора
Совместимость с проектами и геодезической инфраструктурой проверяем по модели оборудования и версии ПО.
Важно
Геодезия не исчезает — меняется её роль
3D-система сокращает потребность в постоянной повторной разбивке в рабочей зоне, но исходные данные, контрольные точки, система координат и исполнительный контроль по-прежнему требуют геодезической дисциплины.
Коммерческие условия
Стоимость и аренда
Покупка
Цена зависит от конфигурации машины, позиционирования, состава датчиков и монтажных работ. Финальная стоимость — после проверки исходных данных и комплектации.
Аренда
Для объекта, сезона или теста перед покупкой можно рассматривать аренду с отдельным согласованием состава комплекта, монтажа и поддержки.
Подробнее →Частые вопросы
Можно ли установить на старый экскаватор?
Возраст машины сам по себе не является главным ограничением. Инженер проверяет геометрию, места установки датчиков, питание, состояние рабочего оборудования и возможность безопасного монтажа.
Нужна ли собственная базовая станция?
Не всегда. Поправки могут приходить от собственной базы или через NTRIP, если сервис подходит объекту и координатной системе.
Можно ли работать с несколькими ковшами?
Да, если система поддерживает профили ковшей и каждый ковш измерен и откалиброван. После изменения зубьев, быстросъёма или геометрии профиль нужно проверить.
Работает ли без интернета?
Интернет нужен не самой 3D-модели, а конкретному способу получения данных. При локальной радиобазе RTK может работать без мобильного интернета; NTRIP требует канала связи.
Система сама управляет ковшом?
ПЛАСТРОН X5 PRO на этой странице рассматривается как система наведения: оператор видит отклонение и управляет рабочим оборудованием самостоятельно.

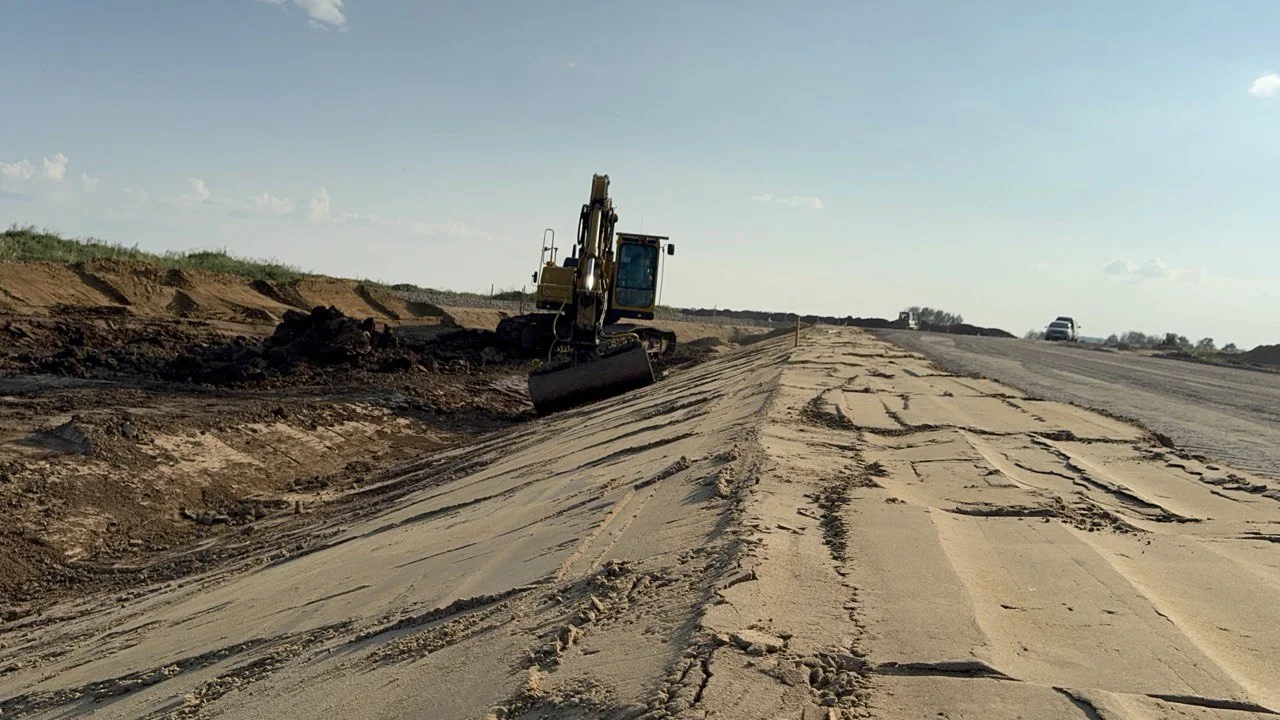

3D-система на экскаваторе: строительство дамбы
Подбор системы
ПЛАСТРОН, Leica и FJD/NAVMOPO: варианты 3D-наведения
ПЛАСТРОН X5 PRO
Наведение ковша по цифровому проекту с отображением глубины и уклона. Подходит для задач котлована, траншей и откосов. Фотографии и комплектация X5 PRO →
Leica MC1 / iCON
Панель MCP80, датчики рабочего оборудования и GNSS-позиционирование. Подбираем вариант приёмников под машину; функция Semi-Auto требует отдельного комплекта и проверки гидравлики.

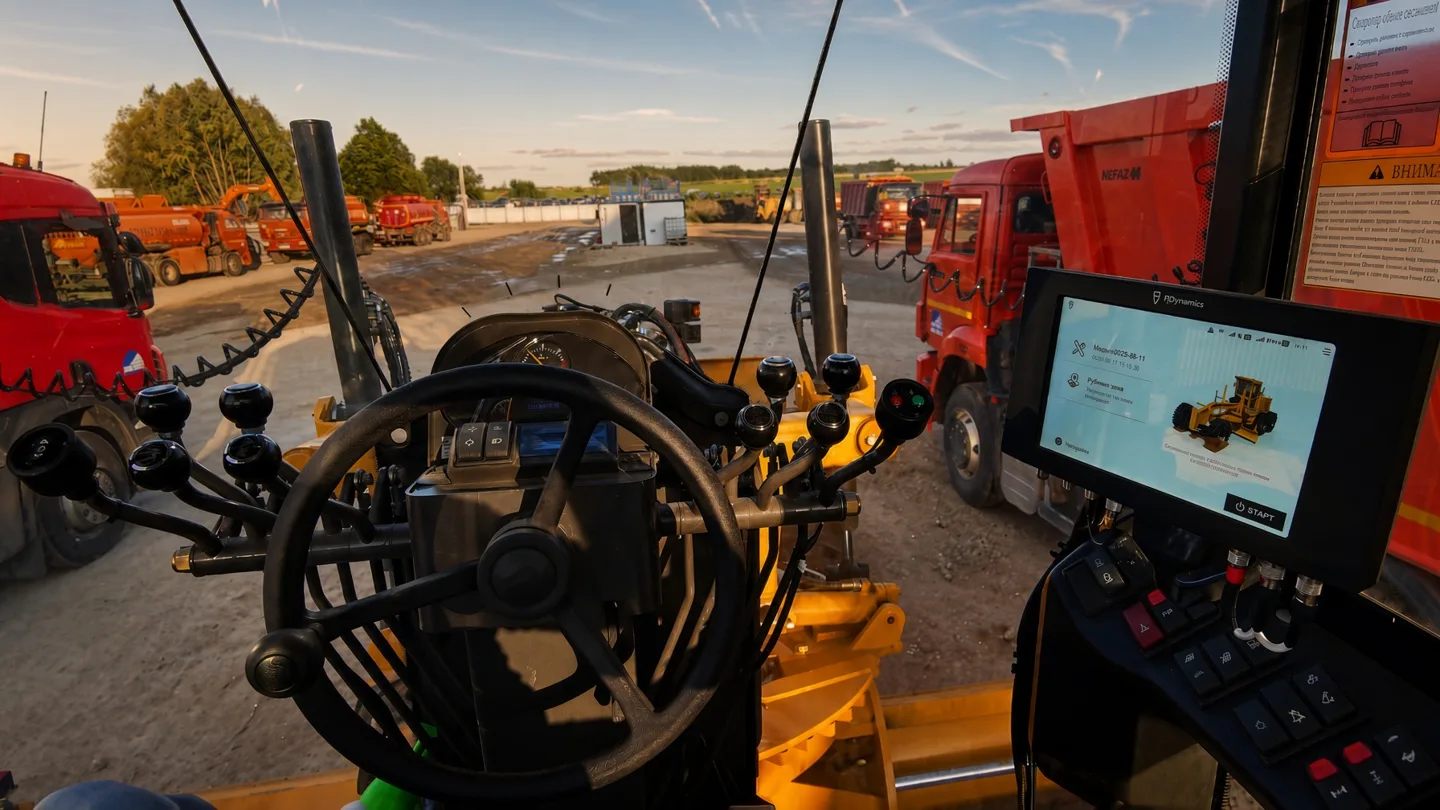

FJD / NAVMOPO
3D-наведение экскаватора с GNSS RTK и датчиками геометрии. Оператор сравнивает ковш с цифровой поверхностью; набор функций и поддерживаемые форматы уточняем по модели системы.
Комплектация под машину
Что входит в комплект системы
Комплект на экскаватор

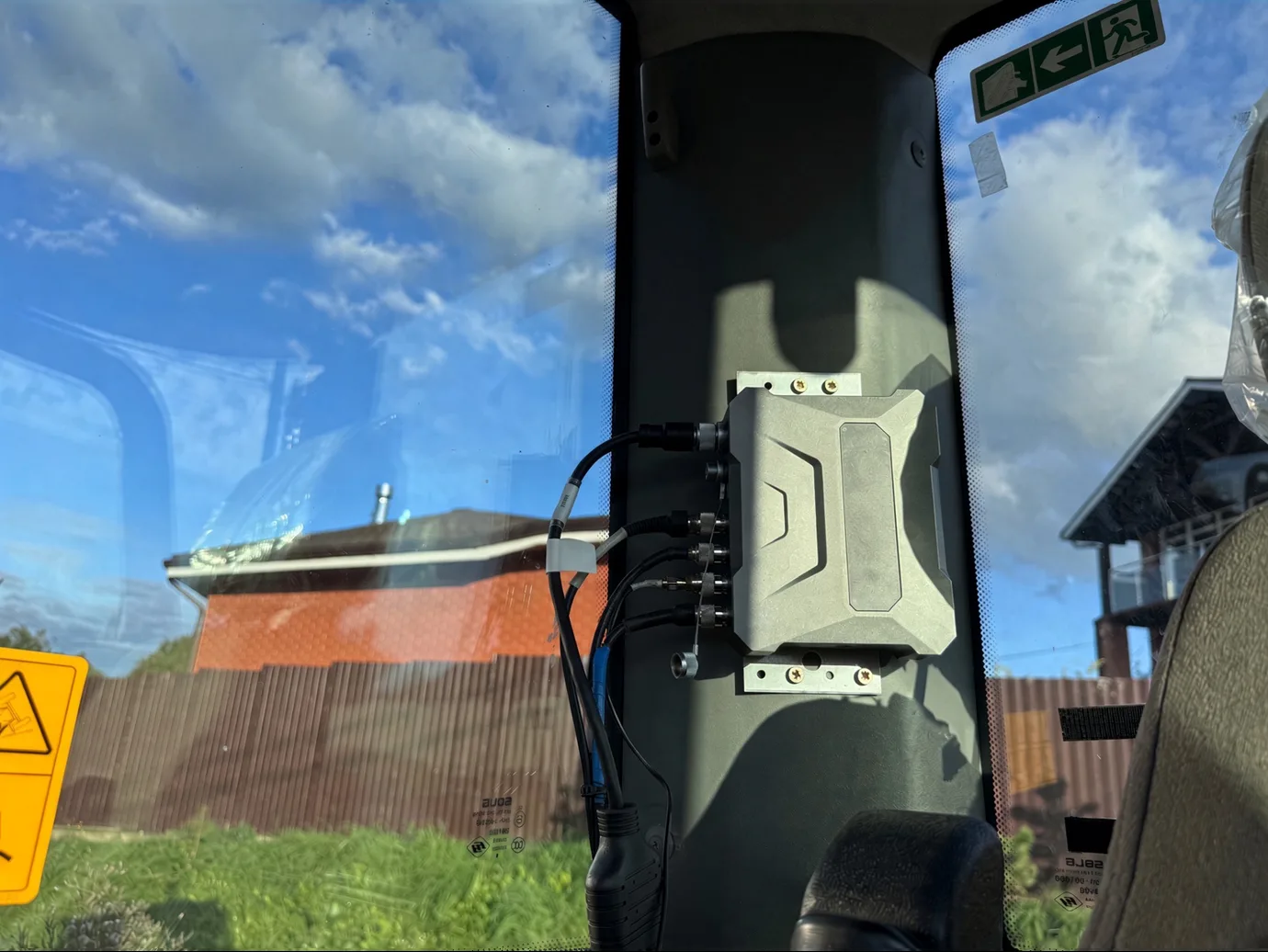

Панель, GNSS-оборудование, датчики на машине и рабочем оборудовании, кабельная сеть и крепления. Состав зависит от кинематики стрелы, рукояти и ковша.
Проект и координаты
Поверхности, линии, высотная модель и RTK-поправки должны использовать общую систему координат. Единый контур объекта →
Калибровка и проверка

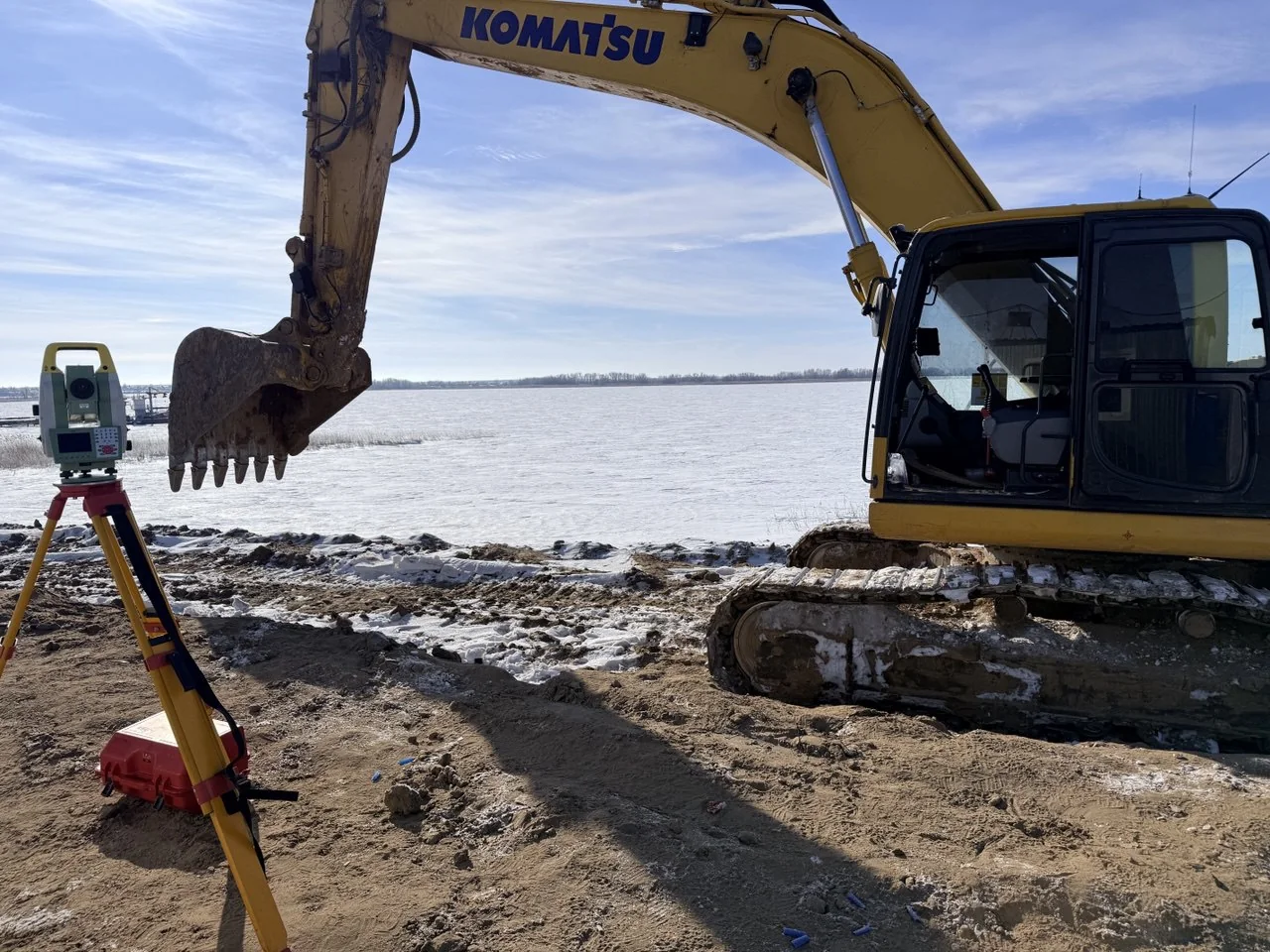

Измеряем геометрию, задаём параметры ковша и проверяем несколько положений рабочего оборудования по независимым точкам. Установка и калибровка →
Фото с объектов и оборудование
Примеры 3D-наведения экскаватора
Поставка · аренда · запуск
Стоимость системы и расчёт окупаемости
Контроль проектной отметки помогает уменьшить перебор грунта, повторные проходы и объём обратной засыпки.
Цена системы для экскаватора зависит от позиционирования, состава датчиков, лицензий, монтажа и настройки. Смету составляем после проверки машины и проектных данных.
Посчитайте эффект на своём объекте
Учтите материал, транспорт, геодезию и машино-часы. Калькулятор показывает предварительную оценку по вашим исходным данным.
Калькулятор экономической эффективности →МАКОН: контроль положения рабочего органа
Системы позиционирования помогают оператору контролировать рабочий орган экскаватора на земляных и дноуглубительных работах. Исполнение датчиков, допустимые условия работы, запись и передача данных определяются выбранным комплектом. Подводное исполнение согласовывается отдельно.

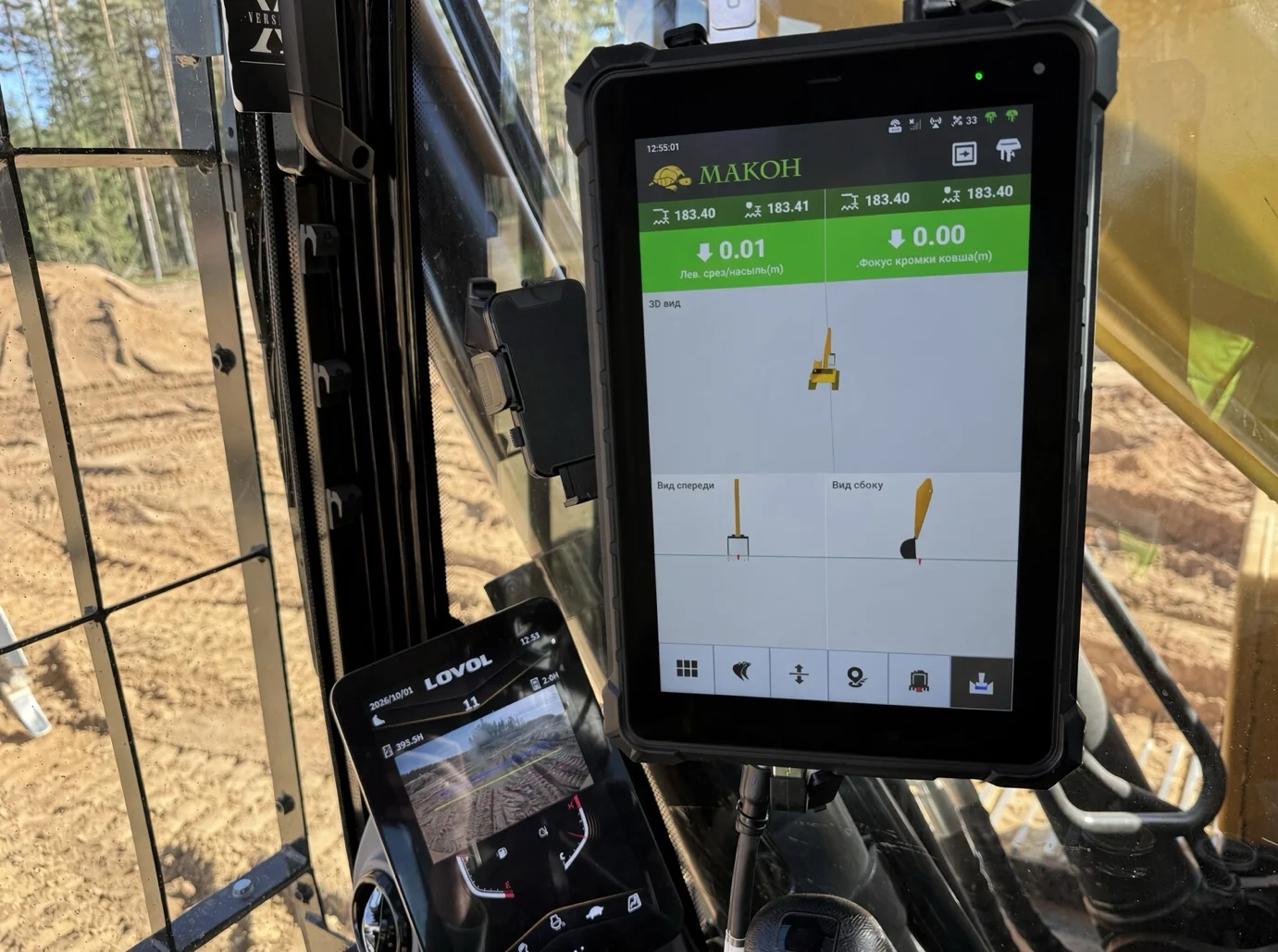

Информация в кабине
На экране отображается положение рабочего органа относительно задания.

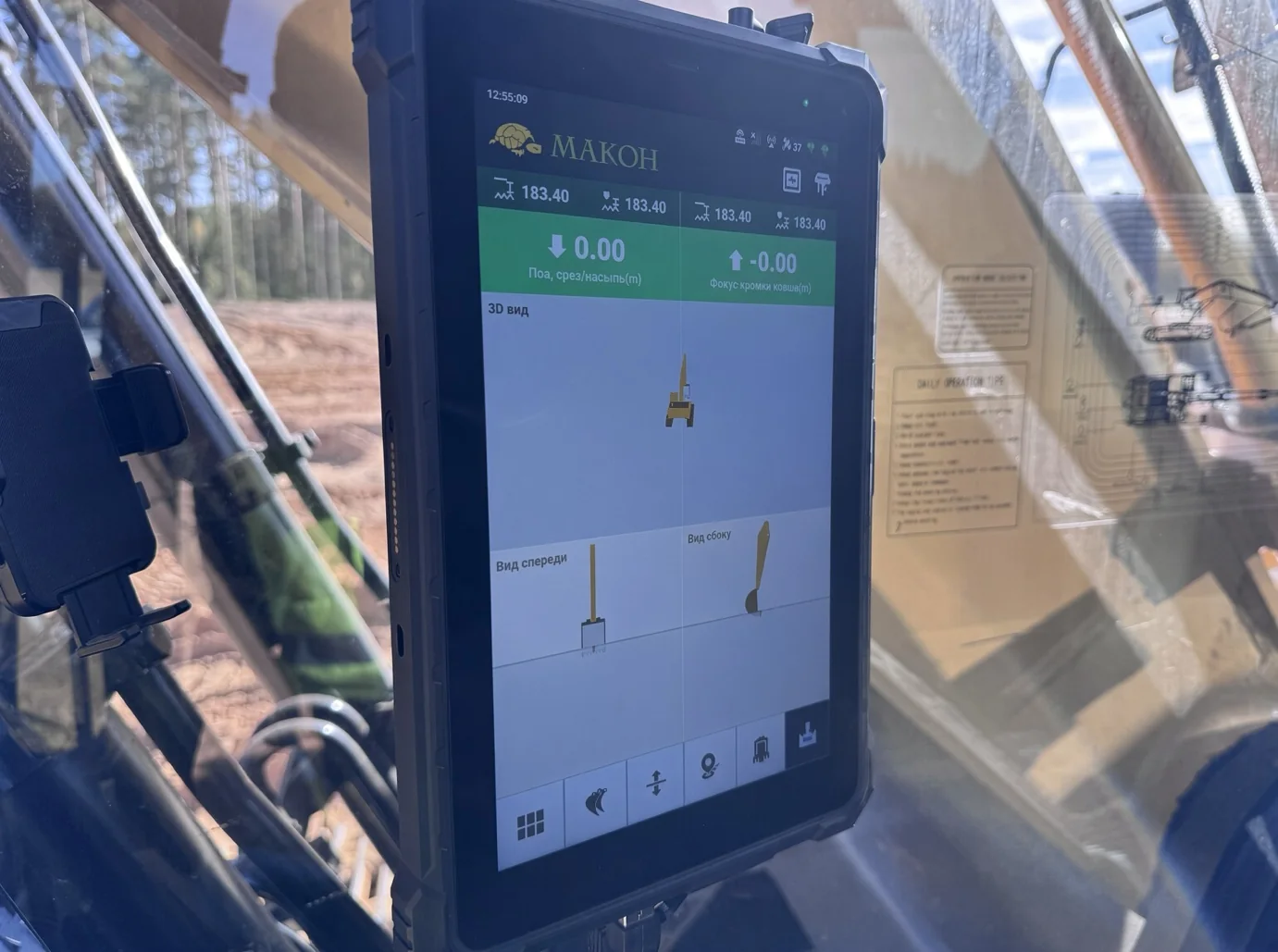

Работа с проектом
Для контроля отметок проверяют систему координат, проект и геометрию машины.

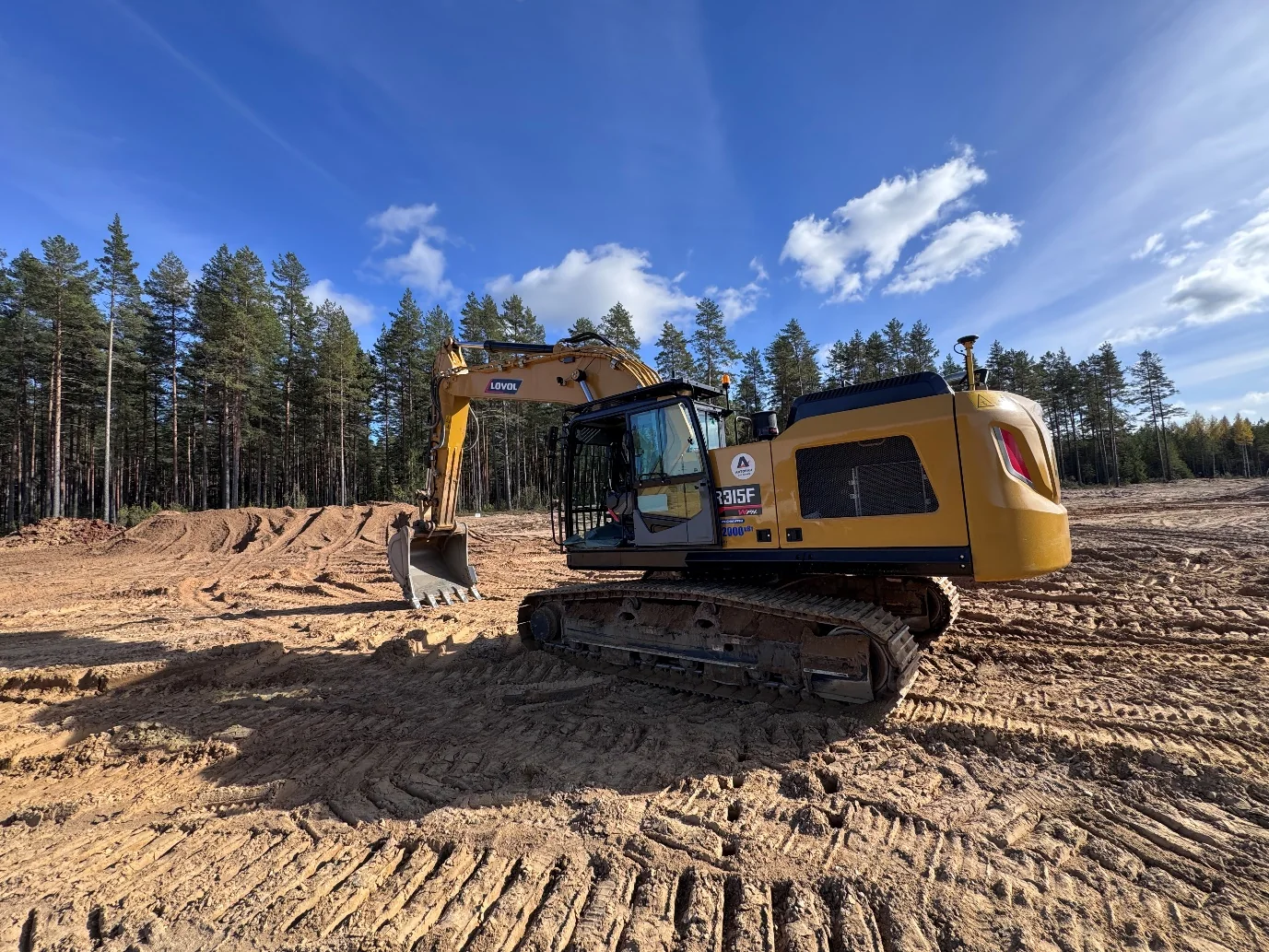

Работы на объекте
Требуемую точность подтверждают контрольными измерениями, а не только паспортом приёмника.
3D-планирование для экскаватора начинается с проектной поверхности. Система 3D-нивелирования показывает отклонение ковша от проекта; в конфигурации ПЛАСТРОН X5 PRO гидравликой управляет оператор.
Следующий шаг
Подобрать систему на экскаватор
Укажите модель экскаватора, тип работ, регион и есть ли цифровой проект или RTK на объекте.
