Проект на экране
Оператор видит положение ковша и отклонение от заданной поверхности, глубины и уклона.
Новинка · ПЛАСТРОН X5 PRO
3D-система для вашего экскаватора
Видеть проект. Контролировать ковш. Работать точно. ПЛАСТРОН X5 PRO показывает положение режущей кромки относительно цифровой поверхности прямо в кабине.
От котлована до сложного откоса
Меньше ручных проверок
Контроль из кабины помогает выдерживать проект при копке траншей, разработке котлованов и профилировании откосов.
Запуск под вашу машину
Подбираем оборудование, устанавливаем датчики, калибруем геометрию машины и ковша, проверяем результат на объекте.
Как работает ПЛАСТРОН X5 PRO
GNSS RTK определяет положение машины, датчики отслеживают рабочее оборудование, а система сравнивает положение ковша с цифровым проектом.
ПЛАСТРОН X5 PRO в этой комплектации — система наведения: оператор управляет ковшом самостоятельно, ориентируясь на показания экрана. Для 3D-работы нужны корректные проектные данные, RTK-поправки и калибровка машины.
Применение
Какие работы выполняет экскаватор с ПЛАСТРОН X5 PRO
Котлованы и основания
Оператор видит отклонение режущей кромки ковша от проектной отметки и контролирует глубину разработки.
Траншеи и кюветы
Наведение по заданной глубине, уклону и линии помогает выдерживать геометрию протяжённых выемок.
Откосы и сложные поверхности
3D-модель задаёт форму поверхности, а экран помогает ориентировать ковш при профилировании. Работа по модели →
Комплектация под машину
Что входит в комплект системы
Позиционирование GNSS RTK
Приёмники и антенны определяют положение машины. Для 3D-режима организуем поправки от базы или сети NTRIP и проверяем систему координат.
Датчики и панель оператора
Датчики на рабочем оборудовании и откалиброванная геометрия связывают положение ковша с проектом. Панель показывает отклонения прямо в кабине.
Монтаж, данные и запуск
Крепления, кабели, настройка ковшей, проверка на контрольных точках и обучение оператора входят в согласованный объём внедрения. Подробнее о запуске →
Фото с объектов и оборудование

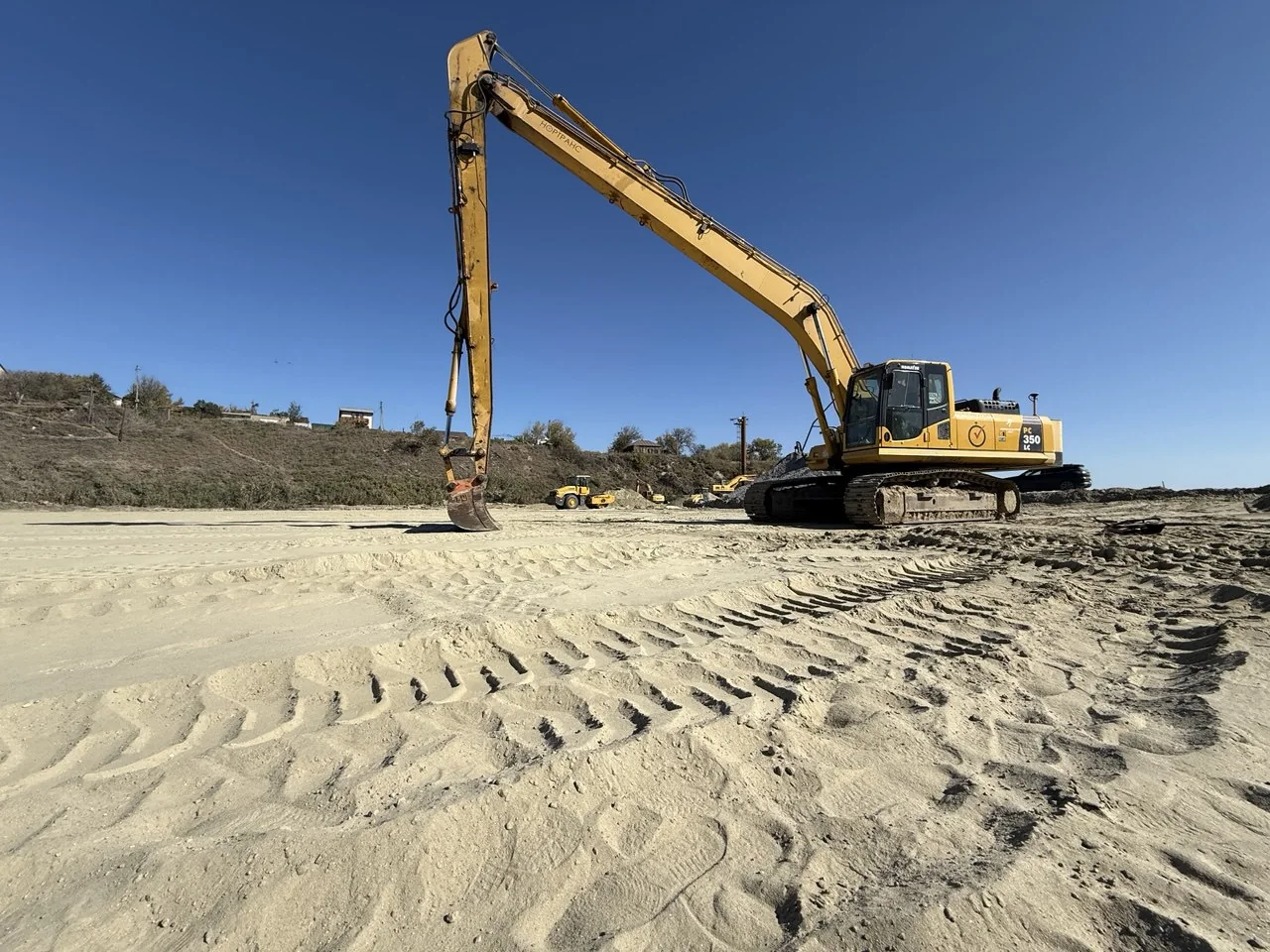

ПЛАСТРОН X5 на строительных объектах
Что видит оператор в кабине
Проект, положение ковша и отклонение от требуемой поверхности.
Перед началом смены оператор выбирает проект и ковш, проверяет позиционирование и контрольную отметку. При смене ковша или изменении геометрии нужна соответствующая проверка калибровки.
ПЛАСТРОН X5 PRO в предлагаемой конфигурации — система наведения: движениями машины и ковша управляет оператор.
Поставка · аренда · запуск
Стоимость системы и расчёт окупаемости
Меньше лишней выемки — меньше вывоза грунта и обратной засыпки. Эффект зависит от объёма и допусков конкретной работы.
Цена системы для экскаватора зависит от позиционирования, состава датчиков, лицензий, монтажа и настройки. Смету составляем после проверки машины и проектных данных.
Посчитайте эффект на своём объекте
Учтите материал, транспорт, геодезию и машино-часы. Калькулятор показывает предварительную оценку по вашим исходным данным.
Калькулятор экономической эффективности →Вопросы о выборе и установке
ПЛАСТРОН X5 PRO управляет гидравликой?
В описанной комплектации система показывает оператору положение ковша и отклонение от проекта. Управление рабочим оборудованием остаётся у машиниста.
Что подготовить для установки 3D-системы?
Марку и модель экскаватора, сведения о ковшах, проектные поверхности, систему координат и источник RTK-поправок. Инженер уточнит крепления и размещение датчиков.
Можно ли работать без цифрового проекта?
Для простых задач сначала выбирают подходящий режим глубины или уклона. Для сложной поверхности требуется подготовленная 3D-модель. Подготовка проекта.
Презентации и вебинары
Посмотрите запись презентации ПЛАСТРОН X5 PRO, чтобы познакомиться с системой наведения для экскаватора.
Смотреть вебинар ПЛАСТРОН X5 PROПодобрать ПЛАСТРОН X5 PRO
Подберём оборудование и подготовим КП
Сообщите модель экскаватора, рабочее оборудование и основные задачи. Подготовим комплектацию и предложение с монтажом.
