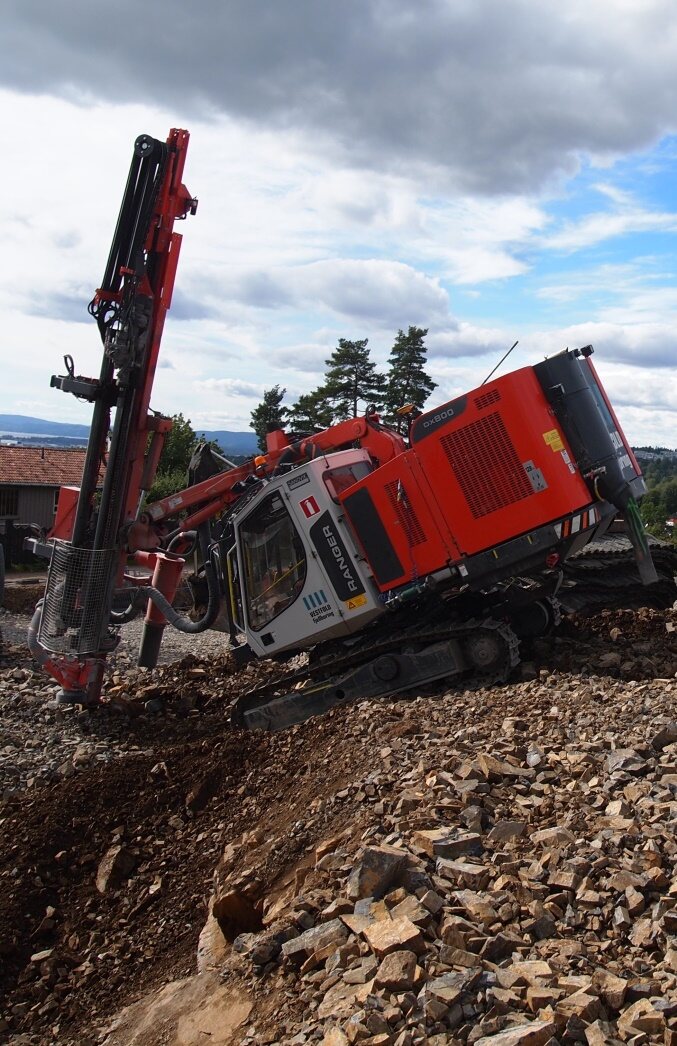

Буровые установки
Точка, направление и глубина бурения
Проект может задавать устье и конечную точку скважины, глубину и угол. При невозможности начать над точкой инженер проверяет допустимый альтернативный угол по проекту и технологии работ.
Бурение · сваи · проектные точки
3D-системы для буровых и сваебойных установок
Система показывает оператору положение инструмента относительно проектной точки, требуемую глубину и направление. МАКОН проверяет совместимость машины, готовит данные, выполняет монтаж, запуск и обучение.
Две разные задачи
Наведение на скважину или проектную сваю
Комплектация зависит от типа рабочего процесса. Система помогает оператору занять проектное положение; уровень автоматизации подтверждается отдельно для каждой машины.

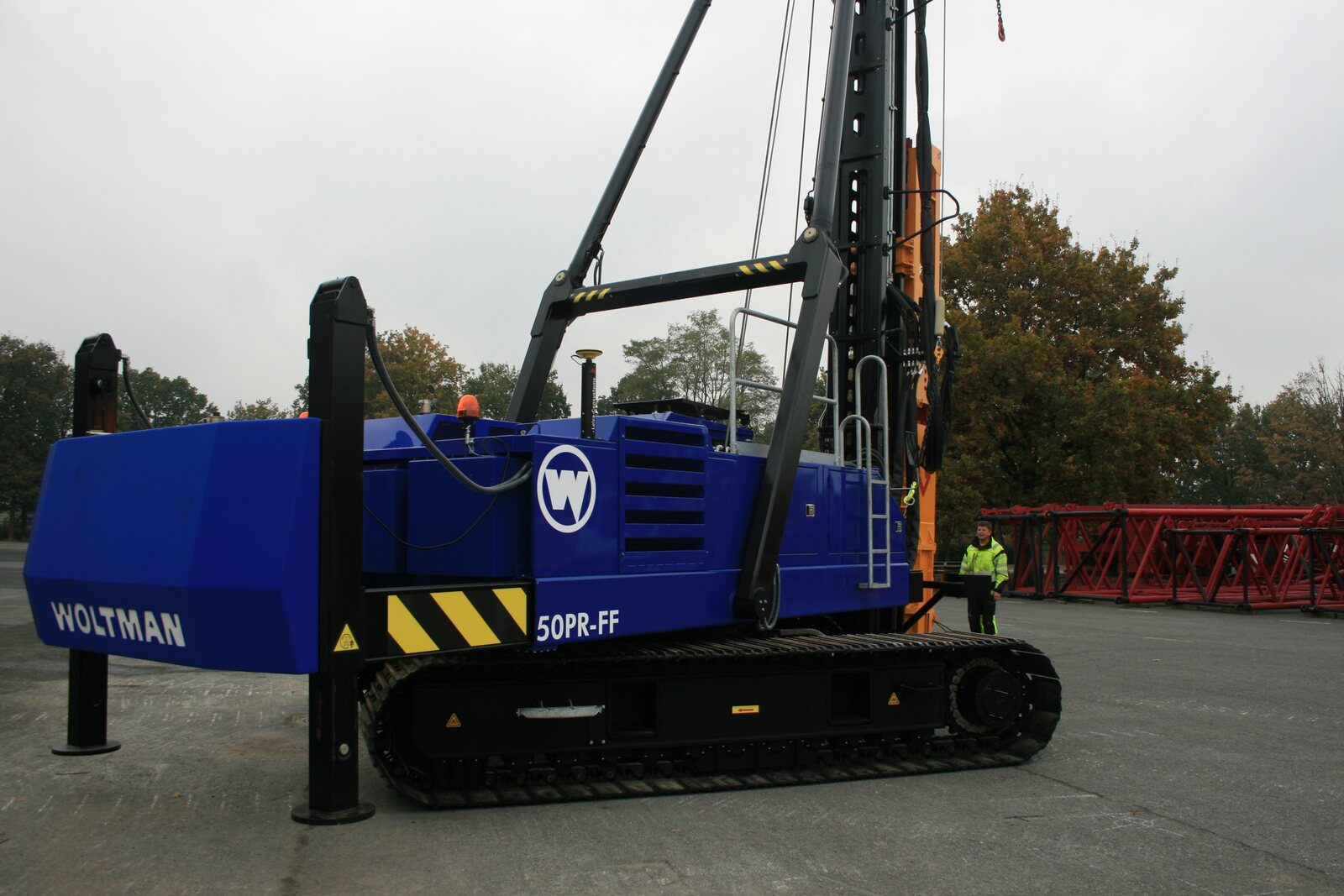

Сваебойные установки
Плановое и высотное положение сваи
Оператор видит выбранную сваю, расстояние до неё и отклонение башни. Проектные точки загружаются из подготовленного файла; фактическое положение можно документировать.
Состав решения
Координаты, датчики башни и проектные данные
До предложения оборудования нужно проверить кинематику, места установки антенн и датчиков, доступный RTK, интерфейсы машины и формат исходных данных.
Позиционирование
Одна или две ГНСС-антенны в зависимости от конфигурации, условий обзора неба и требуемого направления.
Положение инструмента
Датчики определяют наклон и ориентацию башни. Геометрия конкретной установки вводится и проверяется при калибровке.
Проект и отчёт
Точки можно подготовить из таблицы, текстового файла, чертежа или 3D-модели после проверки координат и допусков.
Решение для сложных задач
Leica iCON rig iRD3 и iRP3
В портфеле МАКОН это высококлассные решения для совместимых буровых и сваебойных машин: навигация к точке, контроль направления и глубины, проектные данные и документирование выполненных работ.
iRD3 для буровых установокiRP3 для свайных работсовместимость проверяет инженер
Обсудить конфигурациюКомплектация под машину
Что входит в комплект системы
GNSS и координаты
Позиционирование машины и направление задаются выбранной схемой GNSS. Опорные точки, высоты и проект свай или скважин проверяют совместно.
Башня и инструмент
Датчики наклона и геометрия установки связывают показания с положением рабочего инструмента. Контролируемые параметры зависят от модели системы.
Панель и рабочие задания
Список проектных точек, идентификаторы свай или скважин, отметки и параметры операции выводятся оператору в кабину.
Бурение и свайные работы: как выбрать систему
Leica iCON iRD3
Конфигурация для буровых установок: наведение по проектным точкам и данным о направлении скважины. Состав датчиков определяется кинематикой буровой.
Leica iCON iRP3
Конфигурация для свайных установок: переход к выбранной проектной точке и контроль положения башни при выполнении свайных работ.
Данные для расчёта
Марка установки, инструмент, технология, диапазон глубин и углов, проект точек, RTK-инфраструктура и требования к отчётности.
Поставка · аренда · запуск
Стоимость системы и расчёт окупаемости
Учитывайте время наведения на точку, геодезическую разбивку, исправление ошибок положения и документирование выполненных работ.
Цена системы для буровой или сваебойной установки зависит от позиционирования, состава датчиков, лицензий, монтажа и настройки. Смету составляем после проверки машины и проектных данных.
Посчитайте эффект на своём объекте
Учтите материал, транспорт, геодезию и машино-часы. Калькулятор показывает предварительную оценку по вашим исходным данным.
Калькулятор экономической эффективности →Данные для подбора
Пришлите модель машины и рабочий процесс
Нужны марка и модель установки, фото башни и кабины, тип инструмента, проект точек, требуемые глубина и угол, регион, источник RTK и желаемый срок запуска.
